型紙をPDF化してもらうには｜実寸と印刷サイズの指定

欲しいのは保管用の画像か、裁断に使う型紙か

紙型紙を写真にしてPDFへまとめれば、見た目の記録はできます。しかし、撮影時の傾きやゆがみがあると、そのまま印刷して原寸にはなりません。裁断に使う目的なら、実寸データとして整える作業が必要かを確認します。

読み取り時の基準寸法を残す

定規などの尺度を一緒に写しても、紙の一部だけゆがんでいる場合は一箇所の倍率合わせで直らないことがあります。折れ、浮き、影、紙の反りを減らして読み取ります。

長い直線や前後で縫い合う線を複数箇所で照合し、読み取り後に何を補正したかを記録してもらいます。画像をきれいにしたことと、寸法が合っていることを別に確認します。

PDFの用紙と、型紙の大きさは別に決める

型紙の大きさを変えずにA4へ分割する方法と、用紙に収まるよう縮める方法は違います。依頼時には「型紙は実寸のまま」「印刷用紙はA4」のように両方を指定します。

大判PDFと家庭用の分割PDFを両方受け取る場合、同じ版・同じ寸法から出力されたものかも確認します。

納品後は最初の一枚だけ試し刷りする

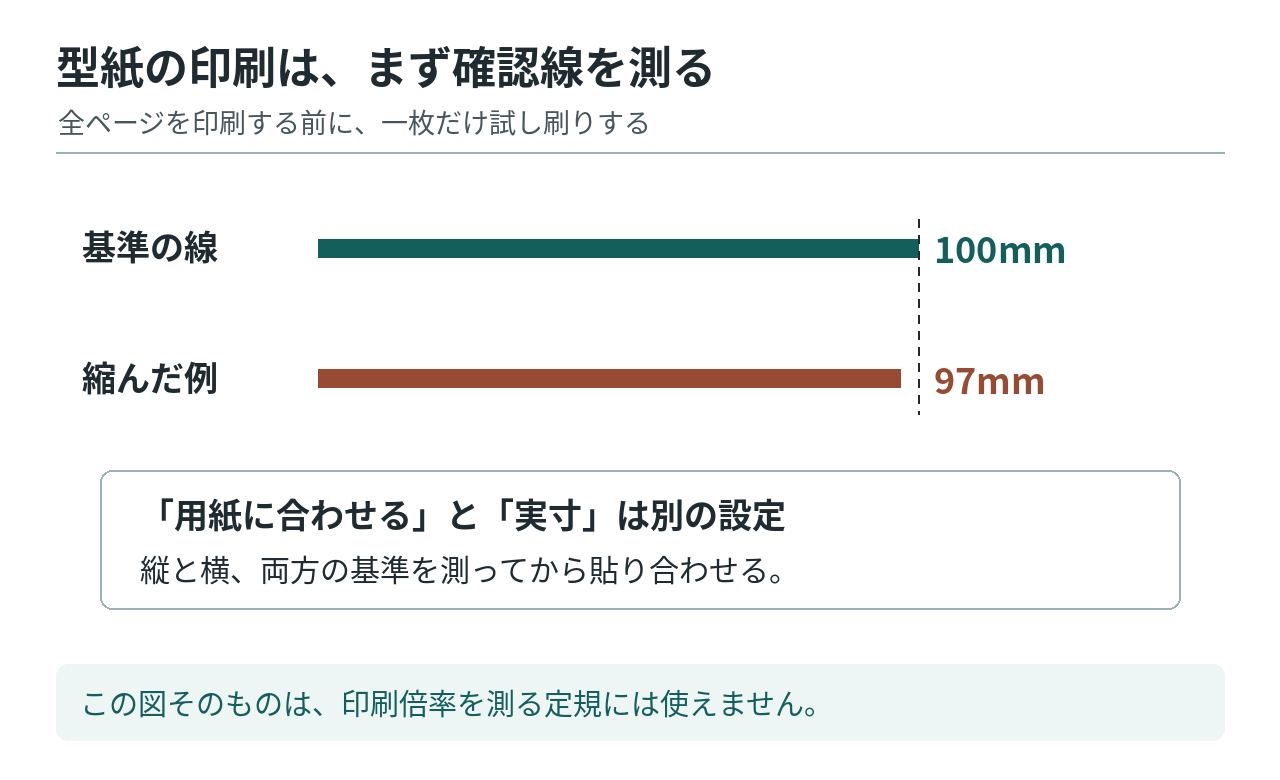

基準線のあるページを実寸指定で印刷し、縦横を測ります。ここで縮小が分かれば、全パーツを印刷して貼り合わせる前に止められます。

PDFを保存したアプリや印刷設定を変えたときも、同じ確認をします。ページ内に100mmの線があるという表示だけでなく、紙の上で実際に測ることが大切です。
